三维球形补偿器的使用范围
三维球形补偿器的使用范围
发布时间:18-08-04 浏览

三维球形补偿器的使用范围

瑞兴公司生产的三维球形补偿器主要用于城市集中供热管道,热电厂蒸汽管道、电站大型锅炉送粉和排灰管道、冶金行业的高沪送风(气)管道和各种冷却管道、用于建筑物的各种管道中,防止因地基产生不均匀下沉、或地震等意外原因对管道产生破坏。其它需要考虑热胀冷缩的各种管道等

三维管道补偿器适用范围:适用于煤粉,热风气固两相流体,流速15∽30m/s,工作温度60℃,风压≤500mmH2O的一次风、三次风、三次风管道任意方向位移补偿。适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。性能特点:耐高温,不漏粉,不积粉位移刚度小;能够吸收任意方向位移,挠性好保证锅炉及管系膨胀自如;安装维护方便、吊架简单、使用寿命长、综合 投资省。广泛应用于100∽600MW发电机组,从根本上解决了煤粉泄漏的问题,保证了机组的正常安全运行。
重庆沙坪坝煤炉管道专用补偿器工作原理:利用密封胶圈内的两端伸缩接管轴向位移来吸收管道多维方向的变形,密封则利用壳体内的密封圈自紧力和介质压力进行密封,结构紧凑合理,使用维修方便,重量轻,使用范围广,深受用户的好评,能较好的满足大型电站锅炉煤粉管道及其它具有多维变形补偿需求的场合。

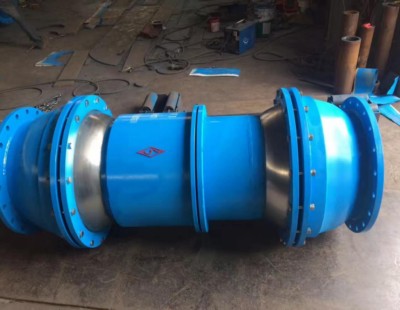

    三维球形补偿器由两个球形结构元件和一个套筒结构元件所组成。球形结构元件作径向挠曲的角向位移,套筒结构元件作轴向的线位移。本球形结构元件和套筒结构元件均可以独立安装。独立安装时,球形结构元件能解决管道弯曲补偿,套筒结构元件能解决管道轴向伸缩补偿。当两个球形结构元件和一个套筒结构元件组合时,形成能同时吸收三维膨胀量的肘节结构。
    三维球形补偿器偏转角度大、轴向位移大、能有效的吸收锅炉较大的向下位移量。
    三维球形补偿器选择时,如水平安装,主要吸收锅炉向下位移量,即三维球形补偿器角向位移量,此时应该选用角向补偿量大、轴向的位移量小的三维球形补偿器。反之,垂直安装,主要吸收的也是锅炉向下位移;即三维球形补偿轴向位移量,此时应选用角向补偿量小,轴向的位移大的三维球形补偿器。
       三维球形补偿器的编制规格按公制定为DN200~DN600共9种;编制规格按英制定为:18"、20"、22"、24"、26"、28"、30"
    以上产品规格如有订购请拨打电话:15003856689      包售后服务    包装单台独立包装
