伸缩器在使用时固定支架应该如何设置？

发布时间：19-06-18 浏览

伸缩器在使用的时候是需要固定支架的，那么该如何进行固定呢？

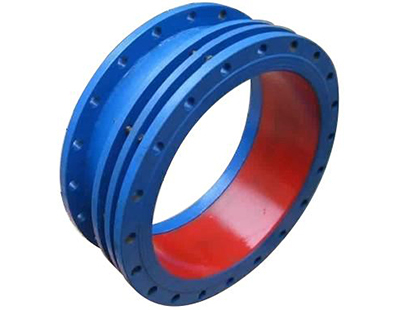

伸缩器是在一定范围内可轴向伸缩,也能在一定的角度内克服管道对接不同轴向而产生的偏移,能极大的方便阀门管道的安装与拆卸，在管道允许伸缩量中可以自由伸缩,一旦越过其较大伸缩量就起到限位,确保管道的安全运行。主要为保障管道安全运行，具有以下作用：补偿吸收管道轴向、横向、角向热变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。
在规划时，依据不同方位的支架，有必要断定不同的长度和装置方位。在安置支架时，尤其要思考间隔旋转抵偿器近来的那个支架一定不能设置导向装置，并且应思考这个支架德法向位移量。终，因为补偿管线较长，大部分支架有必要设置变成导向支架，避免因为管线过长，形成整个管线失稳。
因为管道伸缩器在运行是会有反力产生，而固定支架的作用就是承受两者的反力。因此固定支架必须安装在设计规定的位置，应使管子牢固地固定在支架上。活动支架不应妨碍管道由于热膨胀所引起的移动。管道在支架横梁或支座的金属垫块上滑动时，支架不应偏斜或使滑托卡主。滑动支架应灵活，滑托与滑槽两侧应留有3-5mm的间隙，以保证具有一定的位移量。
室内外设有管道伸缩器的管道，伸缩器的两侧，应安装1-2个导向支架，以保证管道在支架伸缩时不偏移中心线，保温管道中的导向支架应按设计要求的数量设置，如采用过多的，反而会妨碍管道的自由收缩，安装在墙面的支架应使管道中心与墙的距离符合设计要求，一般保温管道的保护层表面离墙或柱子表面的净距不小于60mm，不保温的立、支管离墙净距为30mm。安装管道伸缩器时，应在预制时按规范要求做好预拉伸，并做好记录，按位置固定，与管道连接好。
管道固定支架是用来承受管道因热胀冷缩时所产生的推力，为此，支架和基础需坚固，以承受推力的作用。管段因热膨胀产生的推力不得超过固定支架所能承受的允许推力值。
