套筒补偿器是热力管网的主要附件
套筒补偿器是热力管网的主要附件
发布时间:19-01-25 浏览

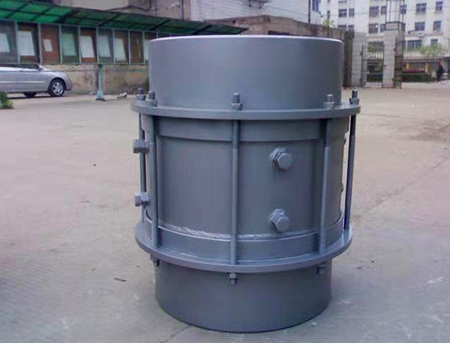

    套筒补偿器也称管式伸缩节,是热流体管道的补偿装置,主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿,是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。
    热力网管道的温度变形应充分利用管道的转角管段进行自然补偿。直埋敷设热水管道自然补偿转角管段应布置成60°~90°角,当角度很小时应按直线管段考虑,小角度的具体数值应按《城镇供热直埋热水管道技术规程》(CJJ/T 81)的规定执行。
    选用管道补偿器时,应根据敷设条件采用维修工作量小、工作可靠和价格较低的补偿器。
    采用弯管补偿器或波纹管补偿器时,设计应考虑安装时的冷紧。冷紧系数可取0.5.
    采用套筒补偿器时,应计算各种安装温度下的补偿器安装长度,并保证管道在可能出现的最高、最低温度下,补偿器留有不小于20mm的补偿余量。
    采用波纹管轴向补偿器时,管道上应安装防止波纹管失稳的导向支座。采用其他形式补偿器,补偿管段过长时,亦应设导向支座。
    采用球形补偿器、铰链型波纹管补偿器,且补偿管段较长时宜采取减小管道摩擦力的措施。
    当两条管道垂直布置且上面的管道直接敷设在固定于下面管道的托架上时,应考虑两管道在最不利运行状态下热位移不同的影响,防止上面的管道自托架上滑落。
    直埋敷设热水管道,经计算允许时,宜采用无补偿敷设方式,并应按《城镇供热直埋热水管道技术规程》(CJJ/T 81)的规定执行。
支吊架
    管道活动支座一般采用滑动支座或刚性吊架。当管道敷设于高支架、悬臂支架或通行管沟内时,宜采用滚动支座或使用减摩材料的滑动支座。当管道运行时有垂直位移且对邻近支座的荷载影响较大时,应采用弹簧支座或弹簧吊架。
